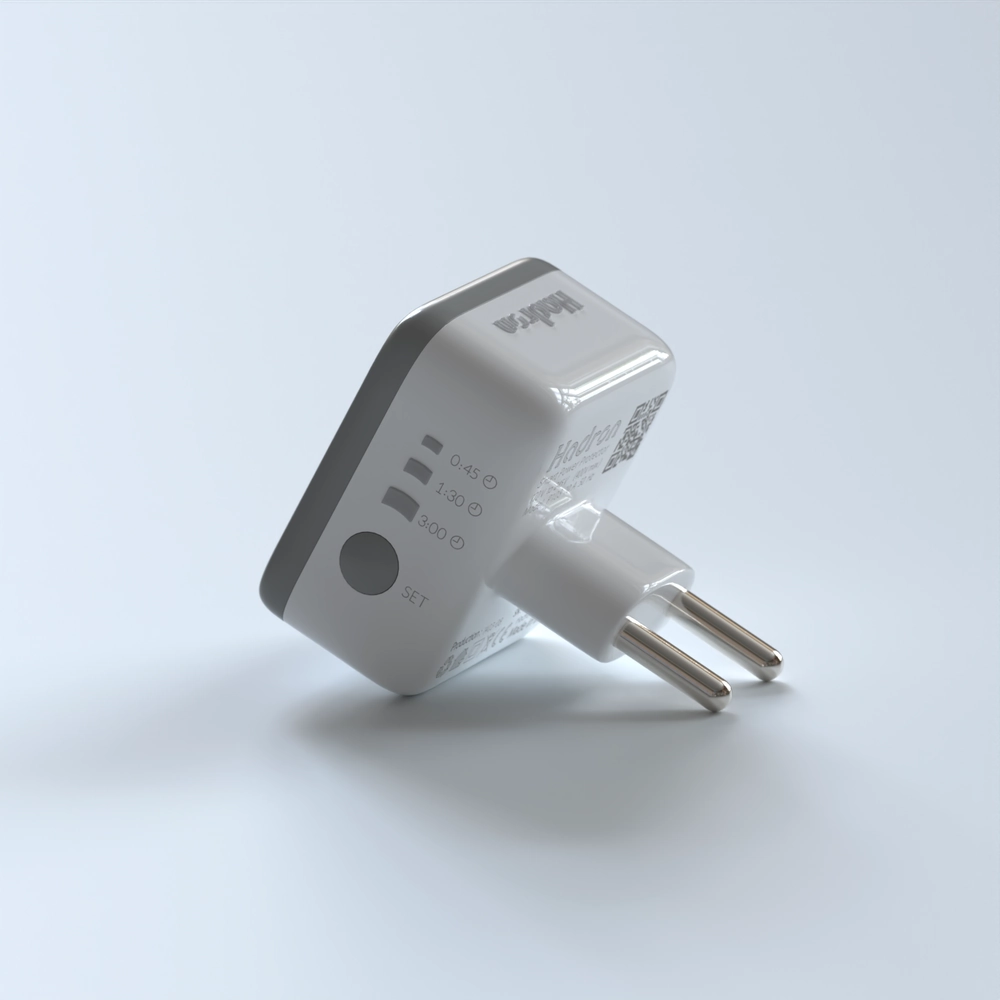

مبدل و محافظ تایمردار P103
مبدل و محافظ تایمردار هادرون مدل P102 - P103 دستگاهی چندمنظوره جهت حفاظت از وسایل و تجهیزات الکترونیکی است. این دستگاه امکان حفظ و مدیریت تجهیزات و وسایل الکترونیکی را فراهم می‌کند. این محصول به صورت هم‌زمان، سه ویژگی کاربردی: محافظ برق، مبدل دوشاخه و تایمر قطع کننده را در اختیار قرار می‌دهد. محافظت چندگانه P103، با سرعت پاسخ‌دهی بالای خود، از دستگاه‌های الکترونیکی در مقابل خطرات ناشی از نوسانات برق، اتصالی در خطوط برق رسانی و برق دو فاز محافظت می‌کند. همچنین، خروجی نوع یونیورسال آن، از انواع دوشاخه‌های برق (از جمله دوشاخه‌های رایج در ایران) پشتیبانی می‌نماید. تایمر قطع‌کننده سه زمانه و قابل تنظیم این دستگاه، به شما این امکان را می‌دهد که بازه زمانیِ برقراری جریان را مدیریت نموده و از آن در جهت جلوگیری از شارژ بیش از اندازه ادوات دارای باتری بهره ببرید. ابعاد کوچک مبدل، آن را برای حمل و یا استفاده خانگی مناسب می‌سازد.
محصولات هادرون
-
چندراهی برق
-
مبدل دوشاخه برق
-
اسپیکر قابل حمل
-
کابل شارژر و انتقال دیتا
-
شارژر موبایل
استعلام وضعیت گارانتی
مشخصات فنی
| مدل | P103 |
| چیدمان خروجی | یک پریز یونیورسال |
| توان خروجی | 2450W MAX |
| جریان نامی | 10A |
| حداکثر ولتاژ ورودی | 400VAC |
| محدوده حفاظتی ولتاژ | 170-245VAC ~ 50/60Hz |
| توان مصرفی | 0.6W (Typical @ 220V 50Hz) |
| سیستم‌های حفاظتی | تاخیر وصل اولیه، تاخیر وصل پس از رفع خطا، اتصال در نقطه صفر ولتاژ، ولتاژ خارج از محدوده، فرکانس خارج از محدوده |
| سرعت پاسخ‌دهی | 25ms / ZVS Switching> |
| تاخیر وصل اولیه | 5s |
| تاخیر وصل پس از رفع خطا | 50s |
| تایمر قطع کننده | 3:00 ,1:30 ,0:45 |
| جنس پلاستیک | آلیاژ مهندسی شده پلی‌کربنات |
| مقاومت در برابر شعله | UL 94 V-1 Flame-Retardant |
| جنس اتصالات | آلیاژ مس و برنج |
| ابعاد | 52x52x65 (mm) |
| وزن | 65±5g |
اطلاعات محصول
معرفی محصول
محصول P103، مبدل یونیورسال و محافظی چند منظوره جهت حفاظت از دستگاه‌های شارژی و تجهیزات الکتریکی در برابر نوسانات برق است و امکان اتصال به اکثر انواع دوشاخه برق را دارد. این دستگاه به واسطه تایمر قطع کننده خود، می‌تواند جهت محافظت از باتری‌های ادوات قابل شارژ مورد استفاده قرار گیرد.
قابلیت‌ها
- خروجی یونیورسال با قابلیت اتصال به انواع دوشاخه برق
- مجهز به محافظ ولتاژ دیجیتال
- دارای تایمر قطع کننده سه زمانه
- وصل و قطع جریان بدون ایجاد جرقه (قابلیت وصل در نقطه صفر)
- اندازه‌گیری ولتاژ به روش True RMS
- ایمن در برابر دو فاز شدن برق (بیش از 380v)
- حداقل میزان مصرف برق و بار اضافی بر روی شبکه
- اتصالات از جنس مس و برنج
- طراحی مستحکم و کامپکت
- دارای نشانگر نوری (نماد هادرون) جهت نمایش وضعیت دستگاه
- ساخته شده از پلیمر مهندسی شده پلی‌کربنات مقاوم به شعله، دارای گواهی‌نامه UL94 V-1
- ابعاد کوچک و قابلیت حمل آسان
محافظت چندگانه
تغییرات ناگهانی ولتاژ برق شبکه، افت ولتاژ در خط انتقال و یا افزایش ولتاژ به دلیل جبران‌سازی منطقه‌ای برق و تغییرات فرکانس برق در منابع قدرت مبتنی بر ژنراتور از جمله مشکلات شبکه برق است که در طول زمان می‌تواند به لوازم الکترونیکی آسیب وارد کند. تبدیل و محافظ ولتاژ و فرکانس هادرون با بهره‌گیری از پردازنده دیجیتالی کالیبره شده و سریع، ریسک آسیب دیدن لوازم متصل به شبکه برق را به حداقل می‌رساند.
اتصال در نقطه صفر
به منظور جلوگیری از سوختن وسایل الکترونیکی هنگام اتصال دوشاخه به برق و نیز پیش‌گیری از ایجاد آسیب‌های جزئی در اثر جرقه، قابلیت اتصال در نقطه صفر (Zero Voltage Switching) در محصول P103 لحاظ شده است. سیستم ZVS، زمان وصل برق را به شکلی سامان‌دهی می‌نماید که تنش جریانی حاصل در لحظه اتصال، در حداقل مقدار خود باشد تا علاوه بر جلوگیری از خطر آسیب دیدن دستگاه مصرف کننده، از ایجاد نویزهای ناخواسته روی شبکه برق و دیگر مصرف کننده‌های متصل به برق جلوگیری گردد. شرکت هادرون توان به صورت اختصاصی، نسخه جدیدی از این تکنیک را برای رله‌های مکانیکی توسعه داده است که با پیش‌بینی تاخیر سوئیچ‌زنی مکانیکی، لحظه قطع و وصل جریان برق را در نقطه صفر ولتاژ سینوسی سازمان‌دهی می‌نماید. برخی از مزایای این روش سوئیچ‌زنی:
- کاهش یا از بین رفتن کامل جرقه سر پلاتین‌های رله
- افزایش طول عمر رله
- افزایش قدرت وصل/قدرت قطع در شرایط اکستریم مانند اتصال کوتاه یا افزایش ولتاژ
- کاهش نرخ آسیب به وسیله الکترونیکی هنگام وصل/قطع برق به جهت کاهش Inrush Current
- کاهش انتشار نویز حاصل از وصل/قطع جریان در شبکه برق و محیط اطراف
تایمر قطع کننده
این دستگاه، علاوه بر حفاظت از لوازم الکترونیکی در مقابل نوسانات برق، می‌تواند جهت محافظت از باتری‌های ادوات قابل شارژ نیز مورد استفاده قرار گیرد. برخی از انواع باتری‌ها نسبت به شارژِ بیش از اندازه (Overcharge) حساس می‌باشند و اتصال شارژر به باتری برای زمانی بیش از زمانِ معمولِ یک سیکلِ شارژ، در بلند مدت و حتی در برخی از موارد در کوتاه مدت می‌تواند موجب ایجاد آسیب‌های جدی به باتری گردد. با تنظیم نموندن تایمر، می‌توان خطر شارژ اضافی را تا حد زیادی کاهش داد. بدین منظور کافی است دکمه SET را فشار دهید.
مبدل یونیورسال
خروجی دستگاه P103 از نوع یونیورسال بوده و تقریبا از تمامی انواع دوشاخه برق، از جمله دوشاخه‌های رایج در ایران پشتیبانی می‌کند.
ساختار داخلی از جنس مس و برنج
اتصالات فلزی به کار رفته در محصول تماما از مس و برنج با خلوص بالا تولید شده است تا احتمال وقوع مشکلات ناشی از کیفیت بد از جمله: ایجاد حرارت به دلیل اتصال ناقص، ضعیف یا قطع شدن اتصال به مرور زمان، آسیب دیدن وسیله‌ی برقی و احتمال وقوع آتش‌سوزی به حداقل برسد.
بدنه مستحکم و مقاوم در برابر شعله
بدنه این محصول به‌گونه‌ای طراحی شده است که در عین حفظ زیبایی و کاربرد، از کیفیت و استحکام خوبی برخوردار باشد و در گذر زمان دچار فرسودگی نشود. استفاده از مواد پلی‌کربنات مهندسی شده که از سخت‌ترین انواع پلاستیک می‌باشد، به طول عمر محصول می‌افزاید. همچنین این مواد دارای گواهی‌نامه UL 94 V-1 می‌باشد. در صورت اشتعال پلیمرهای دارای این گواهی‌نامه توسط منبع حرارت خارجی، پس از طی زمان کوتاهی شعله خاموش می‌گردد و از ایجاد یا گسترش حریق جلوگیری می‌شود.
مبدل P103 دارای 36 ماه گارانتی تعویض هادرون توان می‌باشد. این محصول در رنگ‌بندی متنوع موجود بوده و با هر سلیقه و محیط سازگار است.
تفاوت مبدل و محافظ تایمردار P103 و P102
این دو محصول در تمامی پارامترهای فنی مشابه یک‌دیگر می‌باشند و تنها تفاوت در زمان تایمر آن‌ها است. به این ترتیب که P102 دارای زمان های طولانی‌تری نسبت به P103 می‌باشد. از این رو P103 برای باتری دستگاه‌های به‌روز، مناسب‌تر است.
مناسب جهت استفاده در
- شارژر تلفن‌های هوشمند
- تبلت و لپتاپ
- بلندگوی شارژی
- تلویزیون و مانیتور
- کنسول‌های بازی
- سیستم‌های پخش
- جاروهای شارژی
- چراغ خواب یا مطالعه
- ابزارهای شارژی
- لوازم خانگی بدون ارت
- تمامی دستگاه‌های الکترونیکی تا جریان 10 آمپر
راهنمای استفاده
ابتدا دوشاخه وسیله خود را به مبدل و سپس مبدل را به برق متصل نمایید. محصول وارد حالت تاخیر وصل اولیه شده و برق ورودی را بررسی خواهد کرد. در این حین، نماد هادرون به طور چشمک‌زن روشن می‌شود. پس از پایان تاخیر و در صورت مناسب بودن شرایط برق، خروجی دستگاه برقرار شده و نماد هادرون به رنگ سفید روشن می‌ماند. به صورت پیش‌فرض، تایمر قطع کننده خاموش بوده و خروجی بدون وقفه وصل خواهد بود.
به منظور استفاده از تایمر قطع کننده، دکمه SET را بفشارید. دستگاه P103 دارای سه بازه زمانی 0:45، 1:30 و 3:00 می‌باشد که با هر مرتبه فشردن دکمه، به ترتیب فعال شده و نشانگر نوری مربوط به هر یک روشن می‌شود. پس از سپری شدن بازه زمانی تنظیم شده، دستگاه خروجی را قطع می‌کند و نماد هادرون خاموش می‌شود. برای غیرفعال کردن تایمر یا راه‌اندازی مجدد دستگاه، کلید SET را به مدت 2 ثانیه نگه دارید تا نشانگرهای مربوط به تایمر خاموش شوند و نماد هادرون به رنگ سفید پرنور روشن شود. لازم به ذکر است که با قطع شدن برق ورودی (قطع و وصل شدن برق یا جداسازی محصول از برق) و یا بروز خطا، تایمر غیرفعال خواهد شد.
هنگامی که شرایط برق ورودی نامناسب باشد، دستگاه خروجی را قطع می‌کند و نماد هادرون به رنگ قرمز روشن می‌شود. مادامی که خطا برقرار باشد، خروجی قطع خواهد ماند. به محض برطرف شدن خطا، دستگاه وارد حالت تاخیر پس از رفع خطا شده و نماد هادرون به صورت چشمک‌زن درمی‌آید. با بررسی مجدد برق و در صورت مناسب بودن شرایط آن، پس از سپری شدن زمان تاخیر، دستگاه به طور خودکار خروجی را وصل می‌نماید.
جهت استفاده و نگهداری از محصول به نکات زیر توجه نمایید:
- این محصول مناسب استفاده در محیط‌های سرپوشیده (منازل، دفاتر، ادارات و …) طراحی و تولید شده است.
- پیش از استفاده، به مشخصات الکتریکی درج شده پشت محصول توجه نمایید.
- از قرار دادن دستگاه در مجاورت مستقیم با مایعات خصوصا آب جداٌ بپرهیزید.
- از اتصال دستگاه قرار گرفته در معرض آب به برق، اکیدا خودداری نمایید.
- محصول را دور از دسترس کودکان قرار دهید.
- از اتصال دوشاخه یا پریز معیوب به محصول جداٌ اجتناب نمایید.
- از باز کردن و ایجاد تغییرات در ساختار محصول خودداری کنید.
- از دستگاهی که آسیب فیزیکی دیده یا شکسته باشد استفاده نکنید.
- این محصول جهت استفاده در ایران طراحی شده است و با استانداردهای ولتاژ برق شهری ایران تطابق دارد. در صورت لزوم استفاده در کشورهای دیگر، ابتدا استانداردهای برقی کشور مربوط را مطالعه فرمایید.
شرایط گارانتی
مبدل و محافظ تایمردار P103 دارای گارانتی تعویض 36 ماهه هادرون توان می‌باشد. در صورت نیاز به خدمات پس از فروش، پس از بررسی نکات زیر با واحد فروش هادرون تماس حاصل فرمایید.
شرایط استفاده از گارانتی:
- عدم باز شدن، اعمال تغییرات و یا وجود آسیب فیزیکی در محصول
- عدم قرار گرفتن در معرض مایعات یا گرد و غبار
- عدم استفاده در شرایط الکتریکی و دمایی خارج از محدوده تعریف شده
- گارانتی شامل نقص‌های فنی در شرایط عادی استفاده است و شامل خسارات ناشی از استفاده نادرست، حوادث غیرمترقبه یا تعمیر توسط افراد غیرمجاز نمی‌گردد.
جهت بررسی گارانتی محصول خود، QR کد حک شده پشت محصول را اسکن نمایید. در صورت عدم امکان اسکن QR، می‌توانید شماره سریال (SN) درج شده پشت محصول را در صفحه گارانتی وارد نموده و گارانتی محصول خود را استعلام نمایید.
